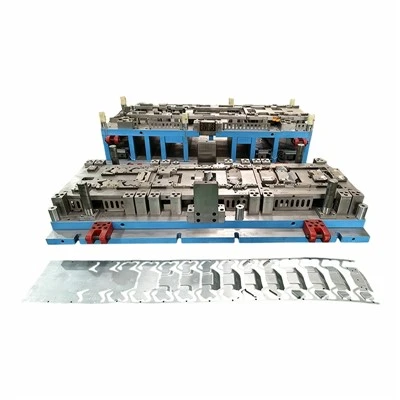

Troquel d'estampació progressiva

La matriu d'estampació progressiva hauria de separar els passos d'estampació, perforació, conformació i tall segons la geometria de la peça en lloc de forçar massa treball en una estació. El pas de 101 mm ofereix al dissenyador de tires una referència fixa per a l'espai pilot i els ponts portadors. Tot i que l'estampació de matriu composta pot completar diversos talls en un sol cop, un disseny progressiu sol ser més adequat quan la peça necessita una conformació per etapes o un moviment controlat entre operacions. La cinta ha de suportar les peces d'estampació progressiva fins a l'estació final, amb prou rigidesa per evitar la torsió i evitar ferralla innecessària.

La força de treball total indicada és de 87,7 T, composta per una força de tall de 35 T, una força de formació de 43 T i una força de desmuntatge de 9,7 T. Aquestes xifres encara s'han de revisar en funció de la càrrega descentrada-, l'alçada de la matriu, la direcció d'alimentació i la corba real de la premsa d'estampació de matriu progressiva. Una premsa d'estampació progressiva de 400 T ofereix capacitat nominal, però la capacitat per si sola no confirma la compatibilitat. La mida del llit, l'alçada de tancament, la carrera, el rang de velocitat, la posició de l'alimentador i els punts de subjecció de la matriu s'han de comprovar abans del llançament. Per a l'estampació de matrius metàl·liques amb material recobert, la separació i la lubricació també afecten la força, les rebaves i l'estat de la superfície.

Durant la prova, la matriu d'estampació progressiva s'executa primer a baixa velocitat. Els enginyers inspeccionen la precisió del to, l'entrada del pilot, l'elevació del portador, la posició del forat, l'angle de flexió, el perfil i l'estabilitat de tall a cada estació. La taxa d'utilització del 52,6% es pot revisar de nou si es proposa un canvi de franja, però l'estalvi de material no hauria de debilitar el transportista. Els sensors es poden considerar per a la detecció d'errors d'alimentació, de sivella o de part-. La baixa estable i la descàrrega de ferralla es confirmen abans que l'eina sigui aprovada per a la producció normal.
